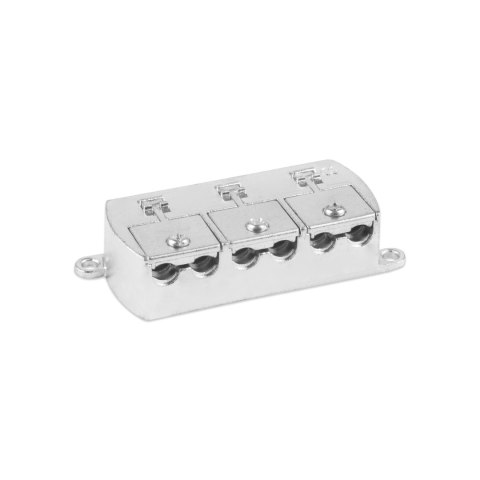

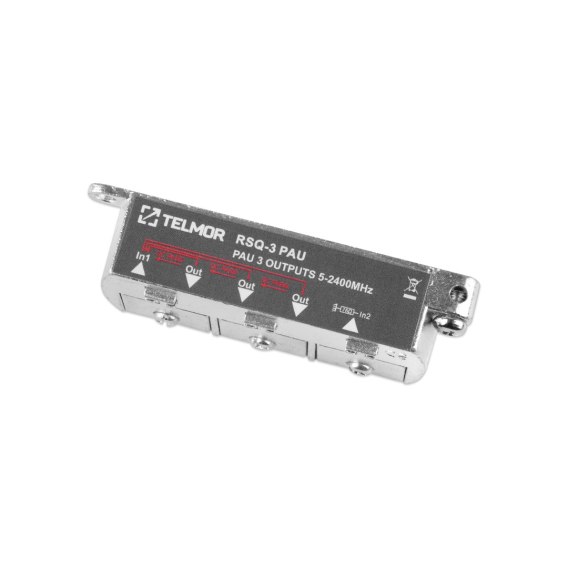

RSQ-3 PAU QUICK SPLITTER 3X 2.4G TELMOR

----------
Cechy
----------
• Odgałęźniki i rozgałęźniki wewnętrzne TELMOR serii RS/RSQ i TS/TSQ są stosowane w koncentrycznych sieciach dystrybucyjnych SAT-IF pracujących z sygnałami DVB-S/S2 (QPSK, 8PSK) i/lub z sygnałami cyfrowej telewizji naziemnej (COFDM, FM i DAB).
• Wszystkie wyjścia rozgałęźnika umożliwiają przepływ prądu do wejścia, a wszystkie odgałęźniki umożliwiają przepływ prądu przez linię magistralną, tj. od wyjścia do wejścia.
• Wysokiej jakości odlewane żelazne obudowy pokryte stopem miedzi i cynku. Pokrywy są lutowane w celu zapewnienia wysokiego stopnia ekranowania.
• Zakres częstotliwości 5 - 2400 MHz.
• Wysokiej jakości odlewana obudowa z powłoką ze stopu miedzi i cynku.
• Złącza żeńskie typu F w serii RS y TS.
• Złącza zaciskane w serii RSQ y TSQ.
• Idealny do sygnałów DVB-T/T2 i DVB-S2/S2X.
• Przenoszenie prądu z wyjść do wejścia w rozgałęźnikach - max 500 mA.
• Przepływ prądu w magistrali (wyjście/wejście) w odgałęźnikach.
• EMI - RFl>-120dB.
• Klasa A

----------
Dane techniczne
----------
Tłumienie max. (IN -OUT)
• 5 - 40 MHz: 7,0 dB
• 41 - 470 MHz: 7,5 dB
• 470 - 1350 MHz: 9,5 dB
• 1350-2000 MHz: 10,5 dB
• 2000-2400 MHz: 11,2 dB
Izolacja min. (OUT-OUT)
• 5 - 40 MHz: 22 dB
• 41 - 470 MHz: 22 dB
• 470 - 1350 MHz: 22 dB
• 1350-2000 MHz: 22 dB
• 2000-2400 MHz: 22 dB
Tłum. niedopasowania min (IN / OUT)
• 5 - 40 MHz: 12,0 dB
• 41 - 470 MHz: 12,0 dB
• 470 - 1350 MHz: 12,0 dB
• 1350-2000 MHz: 12,0 dB
• 2000-2400 MHz: 12,0 dB
Przenoszenie napięcia: 24 V/500 mA
Impedancja: 75 Ohm
